Um fio queimado que some com o sistema de iluminação, uma bateria que parece boa mas entrega tensão abaixo do mínimo, um alternador que carrega no limite — esses são problemas que qualquer mecânico ou motorista mais atento encontra com frequência. O multímetro automotivo é a ferramenta que permite transformar suspeitas em diagnósticos concretos, sem precisar levar o carro para a oficina a cada sinal de falha elétrica.
Neste guia você vai entender como funciona o aparelho, quais funções usar em cada situação e como interpretar os valores medidos para agir com segurança. A lógica é simples: o sistema elétrico de um veículo moderno pode ter mais de dois mil metros de fiação, e localizar um problema nesse labirinto exige método, não adivinhação.
O que é um multímetro automotivo e como ele difere do comum
O multímetro é um instrumento que mede grandezas elétricas — tensão, corrente e resistência — em um único dispositivo. A versão automotiva não é fundamentalmente diferente do modelo de uso geral, mas costuma ter proteção contra transientes de tensão mais robusta (categoria CAT III ou superior), faixa de corrente contínua adequada para sistemas de 12 V e 24 V, e em alguns modelos inclui funções específicas como teste de diodo, detecção de RPM e até temperatura por termopar.
Para uso no carro, o modelo digital é o mais indicado. Displays analógicos ainda existem, mas a leitura numérica direta evita erros de interpretação em ambientes com vibração e pouca luz — que é exatamente o ambiente embaixo do capô. Aparelhos da categoria de entrada, como os que ficam na faixa de R$ 80 a R$ 150, já dão conta de 90% dos diagnósticos que um motorista comum precisa fazer. O diferencial de modelos mais caros está na precisão decimal e na proteção contra sobretensão.
Antes de tocar no carro, familiarize-se com os três terminais do aparelho: COM (terra, fio preto), VΩmA (medição de tensão e resistência, fio vermelho) e o terminal de alta corrente, quando disponível. Inverter as pontas durante medições de corrente pode queimar o fusível interno do multímetro em segundos.
Alguns modelos automotivos mais completos também oferecem medição de temperatura via termopar tipo K, o que é útil para identificar pontos de aquecimento anormal na fiação — uma resistência elevada em um conector mal fixado, por exemplo, gera calor localizado que o termopar detecta antes que o problema evolua para um curto ou incêndio. Não é uma função indispensável para o dia a dia, mas agrega valor real em diagnósticos mais detalhados.
Configurando o multímetro para cada tipo de medição
O seletor rotativo no centro do aparelho é o coração da operação. Cada posição corresponde a uma grandeza e a uma faixa de medição. No contexto automotivo, as três configurações mais usadas são tensão contínua (DCV ou V⎓), continuidade/resistência (Ω) e, com menos frequência, corrente (A). Confira como posicionar o seletor em cada situação:
- Tensão contínua (DCV): use a faixa de 20 V para medir bateria, alternador e circuitos de 12 V. Se o seu aparelho for auto-range, ele ajusta sozinho.
- Resistência (Ω): desligue o circuito antes de medir. Com o circuito energizado, a leitura será incorreta e você pode danificar o aparelho.
- Continuidade (símbolo de diodo ou campainha): testa se um trecho de fio conduz eletricidade sem interrupção. O bipe sonoro confirma continuidade.
- Corrente (A): raramente usada por iniciantes, exige que o multímetro seja colocado em série no circuito — ou seja, o fio precisa ser desconectado e o aparelho inserido no caminho da corrente.
Uma prática que aprendi cedo: sempre verifique em qual posição o seletor está antes de encostar as pontas em qualquer ponto do veículo. Medir corrente com o seletor em tensão resulta em curto-circuito imediato, capaz de queimar fusíveis do painel — e o multímetro junto.
Para quem está começando, uma dica prática é criar uma sequência de verificação antes de cada uso: confirme a posição do seletor, confira em qual terminal está o fio vermelho e, se possível, faça uma medição de teste em um ponto conhecido — como os terminais da bateria — antes de avançar para o ponto de diagnóstico. Esse ritual de 30 segundos elimina a maioria dos erros por distração.
Diagnóstico da bateria: tensão em repouso e sob carga

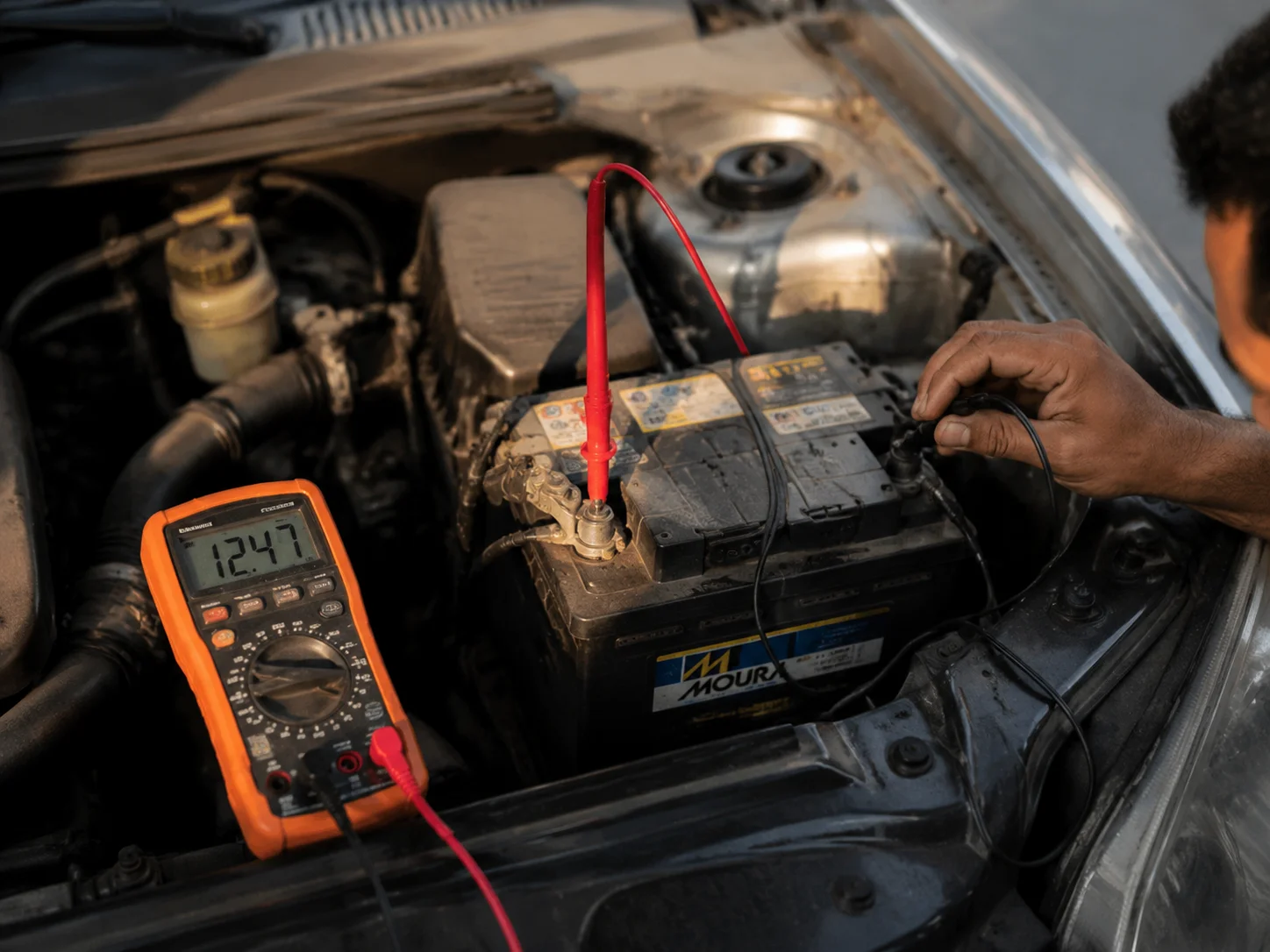

A bateria de 12 V é o ponto de partida de qualquer diagnóstico elétrico automotivo. Com o motor desligado por pelo menos duas horas (para eliminar a carga superficial), conecte as pontas do multímetro diretamente nos terminais: vermelho no positivo, preto no negativo. O valor esperado para uma bateria em bom estado fica entre 12,4 V e 12,7 V. Abaixo de 12,0 V, a bateria está descarregada ou degradada.
O teste mais revelador, porém, é o de tensão sob carga. Ligue os faróis e o ar-condicionado (sem ligar o motor) e observe a queda de tensão. Uma bateria saudável não deve cair abaixo de 11,8 V mesmo com essas cargas ativas. Se o valor despenca para 10,5 V ou menos, a bateria tem células sulfatadas e precisa de substituição — não adianta recarregar.
Outro teste útil é medir a tensão durante a partida. Coloque as pontas nos terminais, peça a alguém para girar a chave e observe o ponto mais baixo no display. Quedas abaixo de 9,6 V durante o acionamento do motor de arranque indicam bateria com capacidade comprometida, mesmo que em repouso ela mostre 12,5 V. Esse dado sozinho já justifica uma visita à loja de baterias antes de uma pane seca na estrada.
Testando o alternador e o sistema de carga

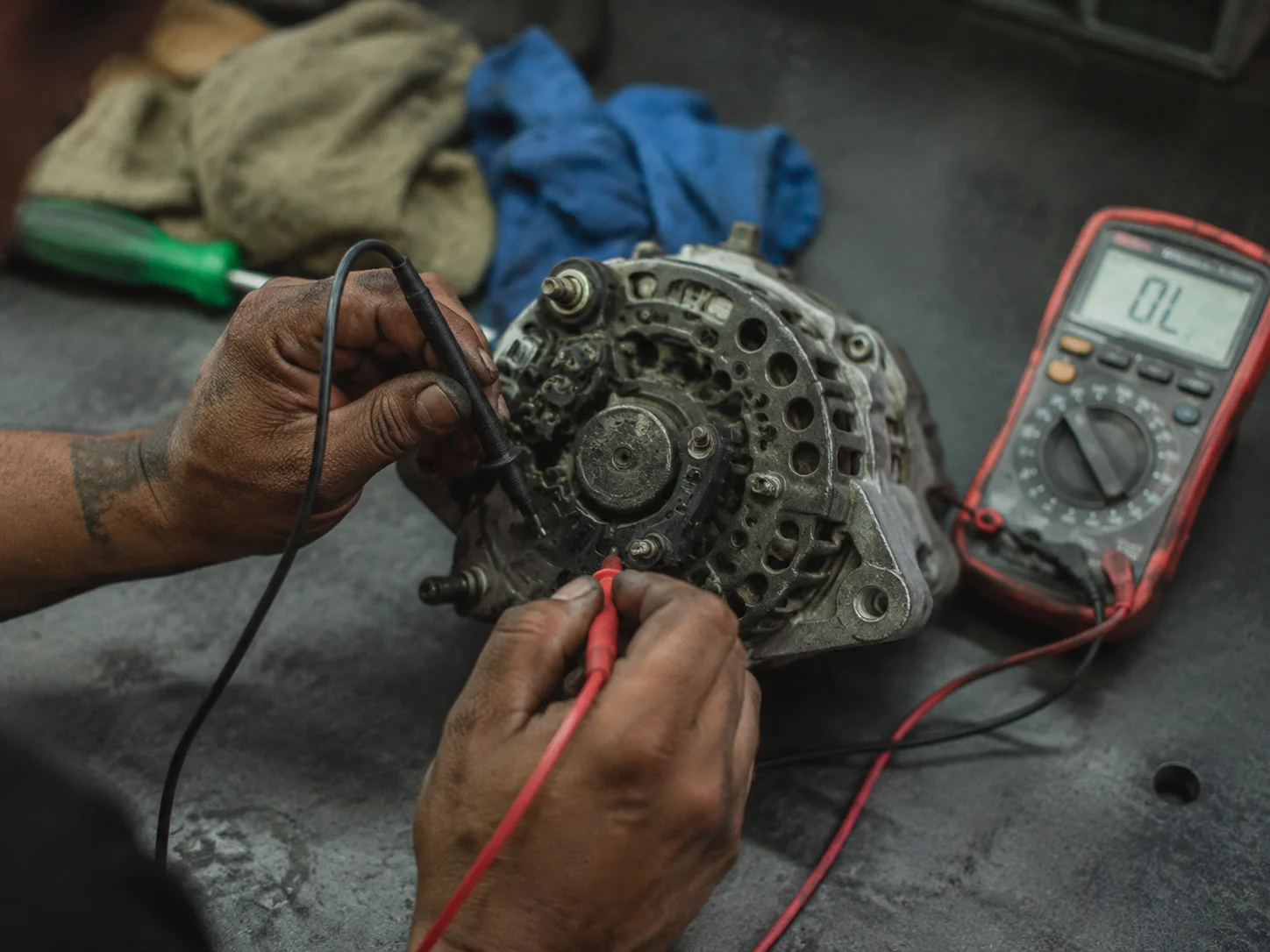

O alternador é o gerador que recarrega a bateria enquanto o motor roda. Com o motor ligado e em marcha lenta, meça a tensão nos terminais da bateria com o multímetro em DCV 20 V. O valor correto fica entre 13,8 V e 14,5 V — qualquer leitura fora dessa faixa indica problema no sistema de carga.
Se a tensão for menor que 13,5 V com o motor funcionando, o alternador pode estar com o regulador de tensão defeituoso ou com as escovas de carvão gastas. Se for maior que 15 V, o regulador está com defeito e a sobrecarga pode danificar o conjunto de baterias e componentes eletrônicos sensíveis — módulos de injeção e centrais de airbag são particularmente vulneráveis a sobretensão.
Para um teste mais completo, ligue todas as cargas elétricas do carro (ar-condicionado, faróis, vidros elétricos, som em volume médio) com o motor em torno de 2.000 RPM. Nessas condições, o alternador em bom estado deve manter a tensão acima de 13,5 V. Se cair abaixo disso com a demanda elétrica total, é sinal de que o alternador está operando no limite da sua capacidade, e uma revisão preventiva é recomendada antes do componente falhar completamente.
Um detalhe que passa despercebido por muitos é a verificação da correia do alternador durante esse processo. Mesmo que a tensão elétrica esteja dentro da faixa correta em marcha lenta, uma correia com folga excessiva pode escorregar sob alta demanda — o que explica alternadores que “somem” exatamente quando o motorista liga o ar-condicionado e os faróis ao mesmo tempo. Enquanto o motor ainda está ligado, observe se há oscilação na leitura do multímetro ao acelerar: variações bruscas acima de 0,5 V sugerem problema mecânico no acionamento, não necessariamente elétrico no alternador em si.
Verificando fusíveis, relés e continuidade de fios
Fusíveis queimados são uma das causas mais comuns de falhas elétricas pontuais — uma janela que para de funcionar, uma luz que apaga sem motivo aparente. O multímetro permite verificar fusíveis sem retirá-los da caixa: basta colocar o seletor em continuidade e tocar as pontas nas duas extremidades metálicas expostas no topo do fusível. Um bipe indica que ele está íntegro; sem resposta sonora, está queimado.
Para verificar a continuidade de um fio suspeito, desconecte o circuito da fonte de tensão, localize as duas extremidades do fio e toque as pontas do multímetro em cada extremidade. O bipe confirma que o condutor está sem ruptura. Sem o bipe, há interrupção em algum ponto do trajeto — geralmente nas conexões, nos passa-cabos de borracha ou em pontos de flexão repetida, como as dobradiças das portas.
Relés também podem ser testados. Com o relé na mão, identifique os pinos de bobina (geralmente indicados no diagrama impresso no próprio componente) e aplique 12 V diretamente nesses pinos usando uma bateria de apoio. Ao mesmo tempo, meça a continuidade nos pinos de carga. Se o relé estiver funcionando, a continuidade deve aparecer quando a bobina é energizada e desaparecer ao cortar a tensão. Relés com contatos oxidados muitas vezes parecem funcionar mas causam quedas de tensão que prejudicam o componente acionado.
Erros comuns ao usar o multímetro no carro
Mesmo quem já tem alguma prática comete deslizes que comprometem a leitura ou danificam o equipamento. O erro mais frequente que tenho observado é medir resistência em circuitos energizados — isso não apenas dá um valor incorreto, mas pode queimar o instrumento. A regra é absoluta: resistência e continuidade sempre com o circuito desligado.
Outro problema recorrente é usar pontas de prova baratas com isolamento rachado. No ambiente úmido e gorduroso do compartimento do motor, um fio exposto na ponta de prova pode causar curto em componentes eletrônicos delicados. Pontas com capa de silicone e ponta afiada de tungstênio custam pouco e duram anos.
Há também quem confunda o terra do multímetro com o positivo da bateria ao medir tensão. O resultado é uma leitura negativa no display — inofensiva para o aparelho, mas que causa confusão. Sempre conecte o fio preto (COM) no negativo da bateria ou em um ponto de massa do veículo antes de mover o fio vermelho. Esse hábito simples evita conexões invertidas e leituras erradas.
Conclusão
O multímetro automotivo não substitui o scanner de diagnóstico OBD, mas cobre uma lacuna que o scanner não preenche: ele mede o que está acontecendo na fiação física, não apenas nos sensores digitais. Comece pelos testes de bateria e alternador — eles revelam 40% dos problemas elétricos mais comuns em veículos com mais de cinco anos de uso. A partir daí, o raciocínio é sequencial: sem tensão adequada na bateria, nenhum outro diagnóstico faz sentido. Adquira um aparelho com proteção CAT III, mantenha as pontas em bom estado e crie o hábito de registrar as leituras com data — uma planilha simples no celular já serve para acompanhar a degradação da bateria ao longo dos meses.
FAQ
Qual a tensão correta da bateria automotiva em repouso?
Uma bateria de 12 V em bom estado apresenta entre 12,4 V e 12,7 V com o motor desligado há pelo menos duas horas. Abaixo de 12,0 V indica descarga profunda ou degradação das células internas.
Posso usar qualquer multímetro no carro ou preciso de um específico?
Qualquer multímetro digital com faixa de tensão contínua até 20 V funciona para diagnósticos básicos. Para maior segurança, prefira modelos com categoria de instalação CAT III, que suportam transientes de tensão mais intensos comuns em sistemas automotivos com ignição eletrônica.
Como saber se o alternador está carregando corretamente?
Com o motor ligado em marcha lenta, meça a tensão nos terminais da bateria. O valor deve ficar entre 13,8 V e 14,5 V. Fora dessa faixa, o sistema de carga precisa de inspeção — seja por regulador defeituoso, escovas gastas ou diodos com falha no alternador.
É possível testar fusíveis sem retirá-los do painel?
Sim. Com o seletor em modo de continuidade, encoste as pontas nas duas extremidades metálicas expostas no topo do fusível. O bipe indica que o fusível está íntegro. Sem som, ele está queimado e precisa de substituição pelo mesmo valor de amperagem indicado na tampa da caixa de fusíveis.
Com que frequência devo medir a tensão da bateria do meu carro?
Uma vez por mês é suficiente para acompanhar a saúde da bateria ao longo do tempo, especialmente em veículos com mais de três anos de uso ou que ficam parados por longos períodos. Registrar as leituras com data ajuda a identificar a queda gradual de capacidade antes que o problema vire uma pane.
O multímetro consegue identificar um mau contato em um conector elétrico?
Sim, e é uma das aplicações mais práticas da ferramenta. Meça a queda de tensão ao longo do conector suspeito com o circuito energizado: conecte uma ponta no fio de entrada e outra no fio de saída do conector. Em um conector limpo e bem fixado, a diferença de tensão deve ser próxima de zero — valores acima de 0,2 V já indicam resistência de contato elevada, causada por oxidação ou fixação deficiente. Essa técnica, chamada de teste de queda de tensão, é mais precisa do que a medição de resistência para identificar conexões problemáticas em circuitos de alta corrente.
